水管凍結防止用　(高熱効率・超廉価・パイプフィッティングヒーター）

特徴

Vカット接触面（2線接触）を採用した、コンパクト角型形状の超高耐熱セラミックは、パイプなどの加熱対象物に効率よく熱伝達をおこないます。 （Vカットはパイプ6～15φに対応、S-20はRカット） 水没絶縁スペックにより、水回りのパイプを温める凍結防止用ヒーターとしても優れた性能を発揮するなど、極めて汎用性の高い製品です。

応用品の取り付け例
［2連鎖S-7+PHヒーター］
（ウォーターライン凍結防止例）

仕様

	S-7	S-7L	S-20S	S-20
定格電力	16W	32W	20W	20W
W	10 mm	10 mm	13 mm	13 mm
H	12 mm	12 mm	14.6 mm	13.5 mm
L	35 mm	70 mm	45 mm	60 mm
V角度	130°	130°	130°	R 9.5
ホルダ数	1	1 or 2	1	1

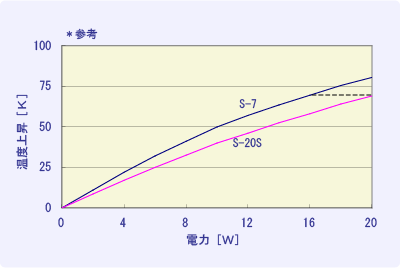

温度上昇特性例

参考温度上昇測定データについて

• 垂直に吊り下げた銅パイプ（満水）12.7φ×400mmに取り付けた状態。
• 銅パイプの下端より100mmの位置にヒーターを取り付け、さらに100mm上方のパイプ表面を測定。
