水管凍結防止用　(高熱効率・超廉価・パイプフィッティング加热器）

特徴

Vカット接触面（2線接触）を採用した、コンパクト角型形状の超高耐熱セラミックは、パイプなどの加熱対象物に効率よく熱伝達をおこないます。 （Vカットはパイプ6～15φに対応、S-20はRカット） 水没絶縁スペックにより、水回りのパイプを温める凍結防止用加热器としても優れた性能を発揮するなど、極めて汎用性の高い製品です。

応用品の取り付け例
［2連鎖S-7+PH加热器］
（ウォーターライン凍結防止例）

仕様

	S-7	S-7L	S-20S	S-20
定格電力	16W	32W	20W	20W
W	10 mm	10 mm	13 mm	13 mm
H	12 mm	12 mm	14.6 mm	13.5 mm
L	35 mm	70 mm	45 mm	60 mm
V角度	130°	130°	130°	R 9.5
ホルダ数	1	1 or 2	1	1

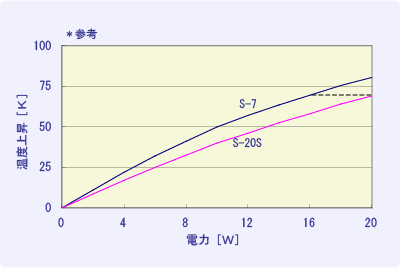

温度上昇特性例

参考温度上昇測定データについて

• 垂直に吊り下げた銅パイプ（満水）12.7φ×400mmに取り付けた状態。
• 銅パイプの下端より100mmの位置に加热器を取り付け、さらに100mm上方のパイプ表面を測定。
